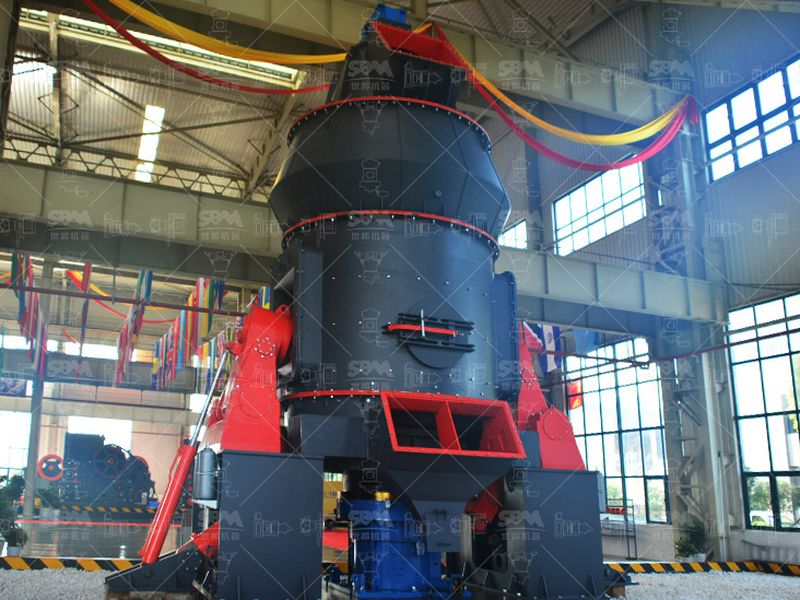

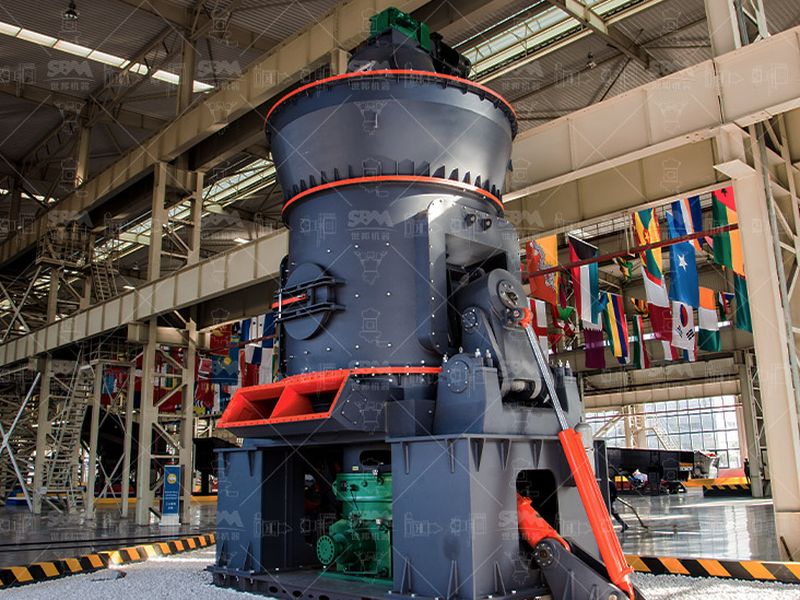

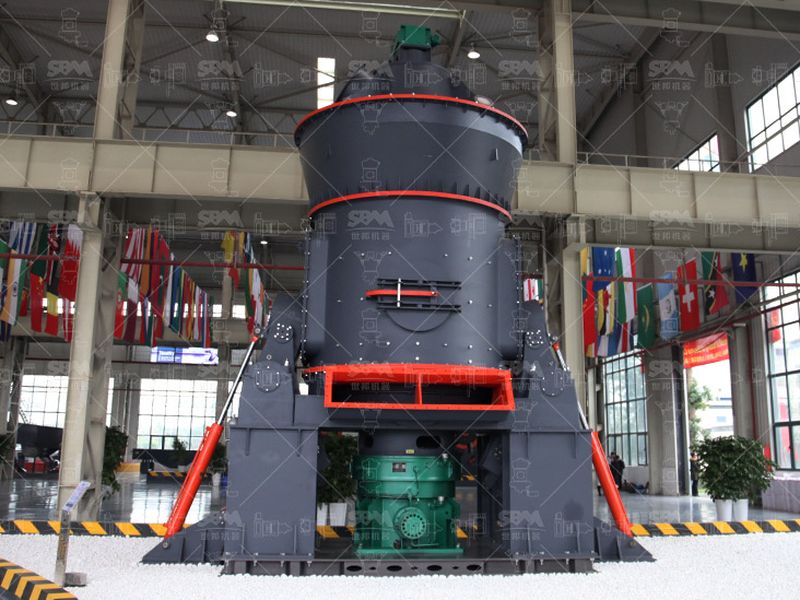

Broyeur vertical à galets LM
Cinq fonctions dans un seul équipement, et un circuit fermé qui maîtrise la poussière.
Le LM réunit concassage, broyage, séparation, séchage et convoyage dans une seule machine. Le lit de matière est comprimé entre la table et les galets, ce qui réduit nettement la consommation d’énergie.
- Finesse du produit
- 20 à 400 mesh
- Débit
- 3 à 700 t/h
- Famille
- Broyeur vertical
- Référence
- LM
Points forts
Cinq fonctions dans une seule machine
Concassage, broyage, séparation, séchage et convoyage sont réunis. L’installation occupe beaucoup moins de surface qu’un ensemble de machines séparées, et le circuit de matière est plus court, donc moins exposé aux pertes.
Un lit de matière mieux comprimé
La matière est d’abord étalée entre la table et les galets, puis puis laminée entre les galets voisins. Ce mode de compression donne un produit plus fin à puissance égale.
Tolérant à l’humidité
Le broyeur vertical accepte une humidité d’entrée nettement supérieure à celle d’un broyeur trapézoïdal, ce qui évite souvent un poste de séchage complémentaire.
Faible encombrement
La structure verticale libère le sol : c’est un critère déterminant sur un site industriel déjà construit.
Principe de fonctionnement
Le principe du broyeur vertical repose sur un lit de matière maintained comprimé entre une table rotative et des galets articulés. La matière finement concassée arrive sur la table, puis est laminée sous les galets. L’air chaud qui traverse la chambre assèche simultanément la matière et porte la poudre vers le séparateur intégré, où les grains trop gros sont renvoyés au lit. Ce mode de compression donne un rendement énergétique élevé, car une grande partie du travail se fait par écrasement plutôt que par impact.
Questions fréquentes sur le LM
Quelles matières peut traiter le LM ?
Le LM a été conçu pour les minéraux industriels et les déchets solides. Le champ réel dépend de la dureté, de l’abrasivité et de la teneur en eau de la matière. Un essai sur votre échantillon reste le moyen le plus sûr de le vérifier.
Quelle finition ce broyeur atteint-il réellement ?
La finition annoncée correspond aux performances mesurées dans des conditions de référence. Elle dépend du débit instantané : produire plus vite oblige à accepter une maille un peu plus grossière. Ce couple débit-finesse est justement l’un des paramètres que nous fixons avec vous.
Peut-on associer cette machine à un séchage intégré ?
Oui. Les modèles verticals intègrent le séchage dans la chambre, ce qui permet de traiter une matière humide sans poste séparé. Sur un broyeur trapézoïdal, un générateur d’air chaud est généralement ajouté en amont.

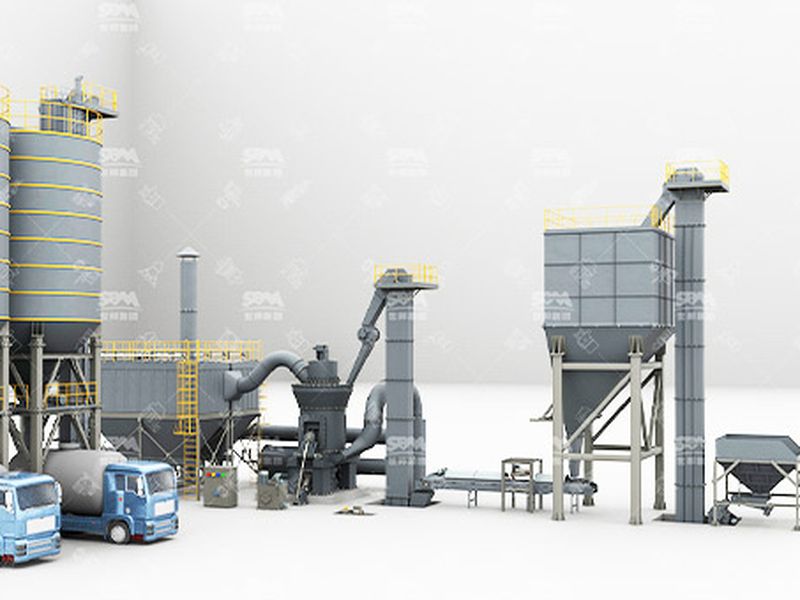

Cette machine en exploitation
Quelques installations où le LM assure la préparation.
Ligne de 40 000 t par an en carbonate de calcium
Anhui, Chine40 000 t par anLe site visait une charge pour profilés PVC. La ligne a été dimensionnée autour d’un broyeur vertical, avec un classement fin pour tenir la maille demandée.
Ligne de 50 000 t par an dans le Sichuan
Sichuan, Chine50 000 t par anUne des plus fortes capacités de la gamme calcium. Le dimensionnement a été validé par un essai préalable sur échantillon représentatif du gisement local.
Ligne de 300 000 t par an de poudre de charbon
Gansu, Chine300 000 t par anAlimentation de chaudières industrielles en remplacement du fuel oil. Le système de sécurité et le dépoussiérage ont été conçus dès l’origine avec la ligne.
Ligne de 300 000 t par an au Shandong
Shandong, Chine300 000 t par anLe charbon local, à humidité élevée, imposait un séchage efficace avant broyage. Un générateur d’air chaud a été installé en amont du broyeur.
